HTB : définition du réseau électrique haute tension B

HTB signifie haute tension B : plus de 50 000 volts. Seuils de tension, différence avec la HTA, rôle de RTE, postes sources et précautions pour intervenir à proximité.

Accueil » HTB : définition du réseau électrique haute tension B

HTB signifie « haute tension B ». C’est le domaine de tension le plus élevé défini par la réglementation française : plus de 50 000 volts en courant alternatif. En France, il correspond au réseau de transport d’électricité, celui des grands pylônes.

Les domaines de tension en un tableau

DomaineCourant alternatifCourant continu
TBT – très basse tension≤ 50 V≤ 120 V
BT – basse tension50 V à 1 000 V120 V à 1 500 V
HTA – haute tension A1 kV à 50 kV1,5 kV à 75 kV
HTB – haute tension B> 50 kV> 75 kV

Ces seuils sont fixés par le Code du travail et repris par la norme NF C 18-510, qui encadre les habilitations électriques.

HTA ou HTB : quelle différence ?

La HTA (le plus souvent 20 000 V) alimente les quartiers, les zones d’activités et les gros clients industriels ; elle est exploitée pour l’essentiel par Enedis. La HTB sert à transporter l’électricité sur de longues distances, depuis les centrales jusqu’aux postes sources, où des transformateurs abaissent la tension vers la HTA. Le réseau HTB est exploité par RTE.

Les niveaux de tension du réseau HTB

  • 400 kV : les grands axes nationaux et les interconnexions avec les pays voisins.
  • 225 kV : la répartition régionale.
  • 90 kV et 63 kV : l’alimentation des postes sources et de très gros consommateurs.

Lignes et postes HTB

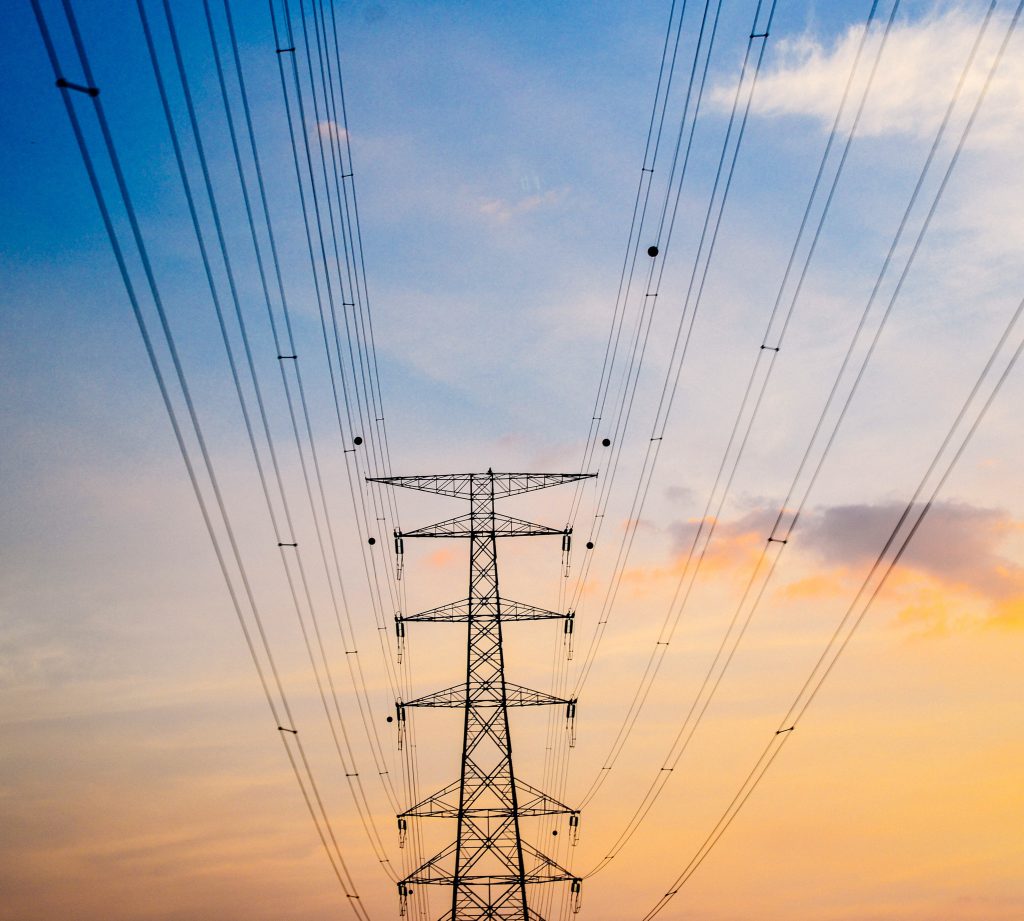

Une ligne HTB peut être aérienne (sur pylônes) ou souterraine. Un poste HTB regroupe jeux de barres, disjoncteurs, sectionneurs et transformateurs qui aiguillent l’énergie. C’est dans ces postes que travaillent régulièrement des entreprises extérieures : génie civil, entretien, peinture, espaces verts.

Pourquoi la HTB demande des précautions particulières

  • L’amorçage : à très haute tension, un arc peut se former sans contact, simplement en s’approchant trop près.
  • L’induction : une ligne hors tension peut porter une tension dangereuse induite par une ligne voisine en service.
  • Les engins et charges longues : flèches de grue, échelles ou tiges métalliques réduisent les distances sans que l’on s’en rende compte.

Pour cette raison, les intervenants doivent être formés aux règles d’accès et aux distances propres à ces installations. C’est l’objet du PASS HTB, en complément de l’habilitation électrique lorsque des opérations d’ordre électrique sont réalisées. Sur les titres d’habilitation, le domaine haute tension est désigné par la lettre H (H0, H0V, H1V, H2V, HC…).

Questions fréquentes

Quelle tension correspond à la HTB ?

Toute tension supérieure à 50 kV en courant alternatif, ou à 75 kV en courant continu.

Qui gère le réseau HTB en France ?

RTE, le gestionnaire du réseau de transport d’électricité.

Faut-il une formation spécifique pour travailler près d’un poste HTB ?

Oui : les intervenants doivent connaître les risques et règles d’accès propres à ces ouvrages. Le PASS HTB répond à ce besoin, en complément de l’habilitation électrique adaptée.
